​减速器结构和装配图画法一次性教给你!

时间:2023-12-13 00:29

来源:秀文网

点击:

减速器结构和装配图画法一次性教给你!

本文来自微公号工业机器人培训,大家可以直接关注,学习更多行业知识。

减速机器用于低转速大扭矩的传动设备,原理是把电动机、内燃机、马达或其它高速运转的动力,通过减速机的输入轴上齿数少的齿轮啮合输出轴上的大齿轮,从而达到减速的目的;大小齿轮的齿数之比,就是传动比。减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件,常用作原动件与工作机之间的减速传动装置 !

减速器结构解析

友情提示,建议在wifi下欣赏,留着流量学知识!

减速器装配图画法详解

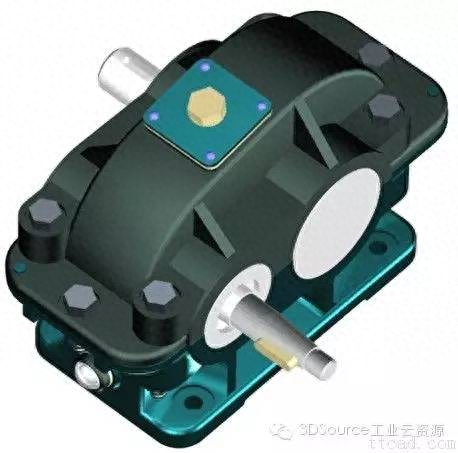

1、首先,看一下减速器的立体效果:

2.根据传动方案,确定绘图比例:如果是手绘,一般先要根据图幅大小选择合适的比例,如果是计算机辅助绘图,一般先按1:1,后再作调整。

3. 根据表达方案、画主要基准线:

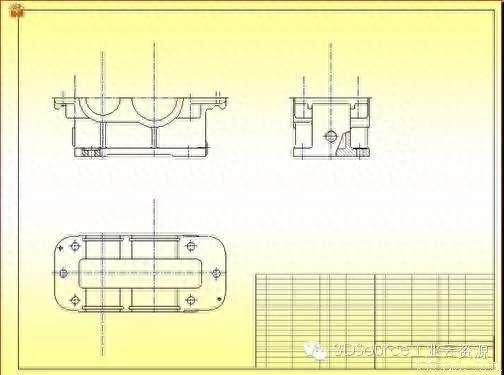

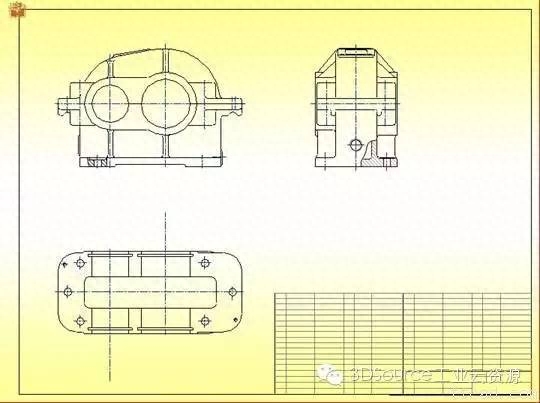

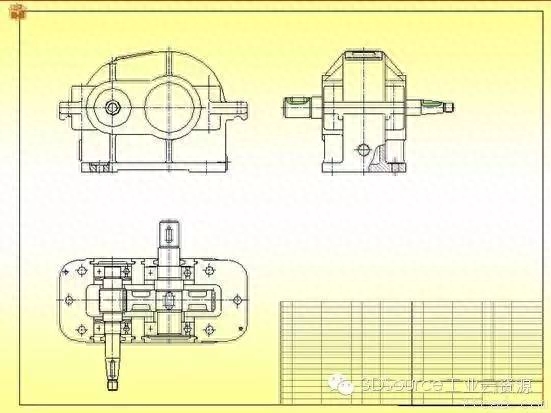

4. 画主要装配干线,逐次向外扩张,画出机体与机盖:

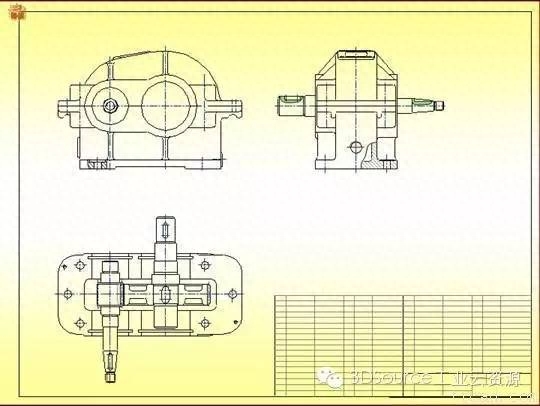

5. 画出齿轮及齿轮轴:

齿轮及齿轮轴根据所计算的齿轮参数绘制。

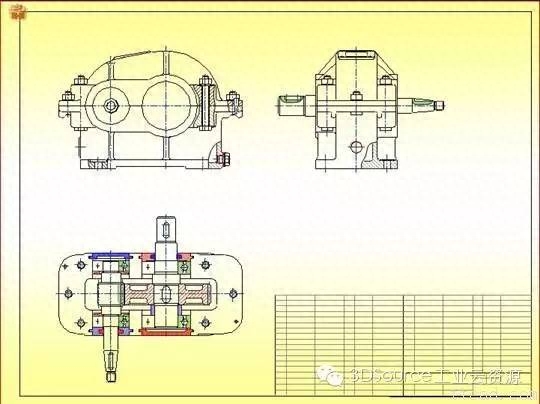

6. 画出轴承、轴承端盖、挡油环、轴套及调整环:

轴承根据所选轴承的标准画,轴承端盖、挡油环、轴套及调整环根据减速器装配图的实际结构画

7. 画出密封圈:

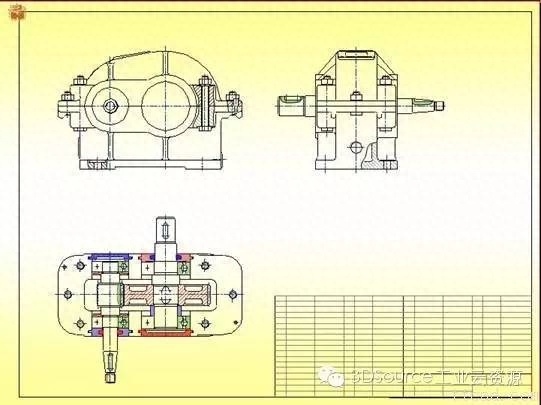

8. 画出螺栓、销:

查标准,根据所选螺栓及销的标准绘制

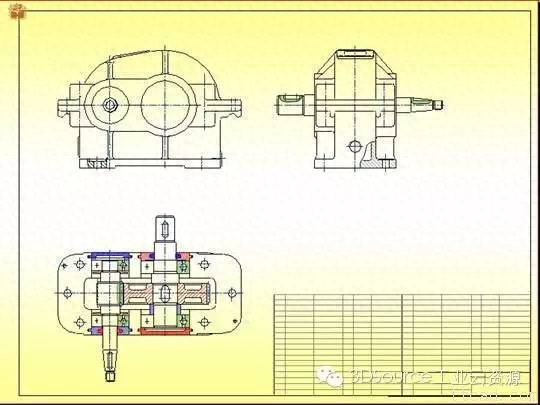

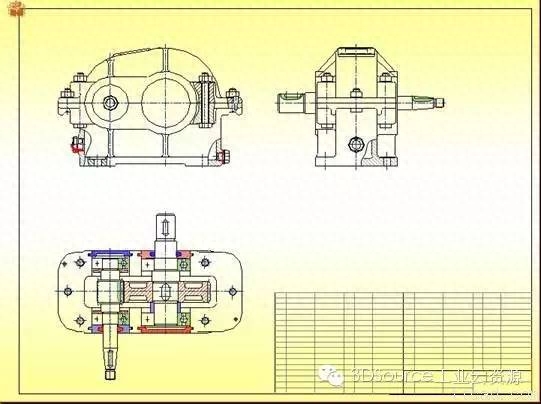

9. 画出油塞:

根据油塞标准绘制

10. 画出油标:

根据油塞标准绘制

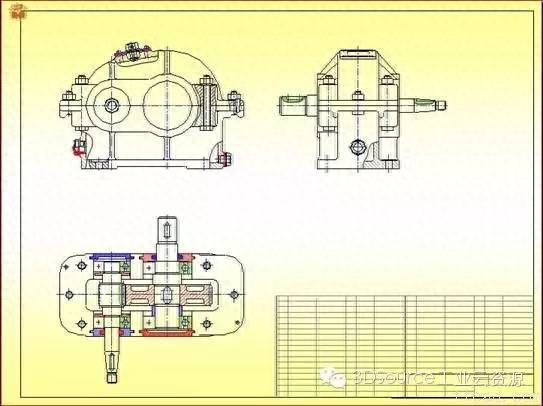

11. 画出视孔盖:

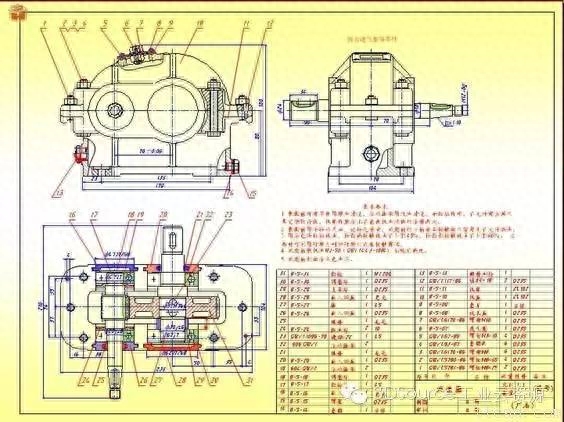

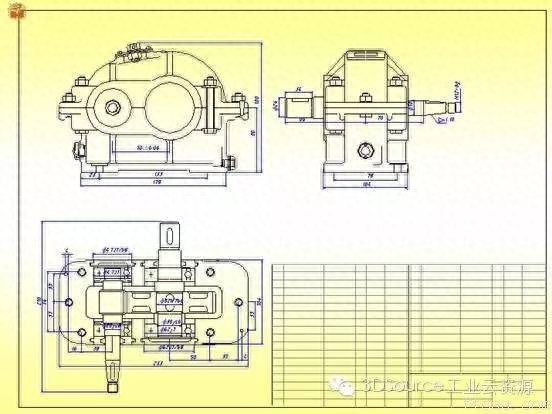

12. 标注尺寸:

1)标注装配尺寸,包括配合尺寸(如齿轮与轴的配合尺寸,轴与轴承的配合尺寸,轴承与箱体的配合尺寸)和相对位置尺寸(如两轴的中心距尺寸,中心面与到底面高度)

2)标注外形尺寸,表示出机器的总体长、宽、高

3)安装尺寸,如地脚螺栓孔的大小,地脚螺栓孔的中心距,输入轴的直径及长度,输出轴直径及长度等等

13. 编序号、填写明细表、标题栏和技术要求

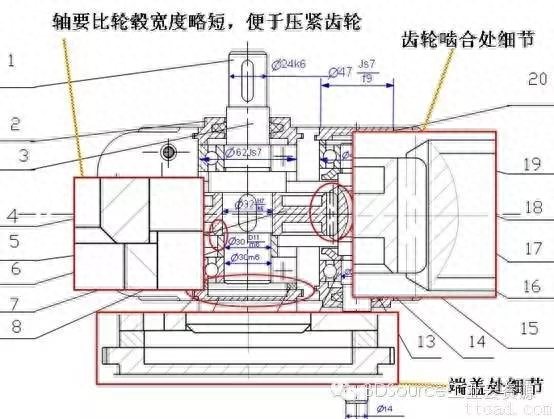

14.细节处理:
