汽车结构图高清（彩色图解汽车的构造与原理）

1、汽车组成

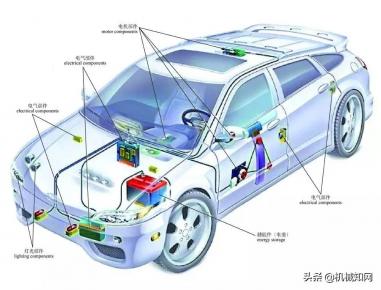

汽车是主要借助自身动力为装置驱动，且具有4个或4个以上的车轮的非轨道无架线车辆。汽车一般由

发动机、底盘、车身

和

电气

设备等四个基本部分组成。

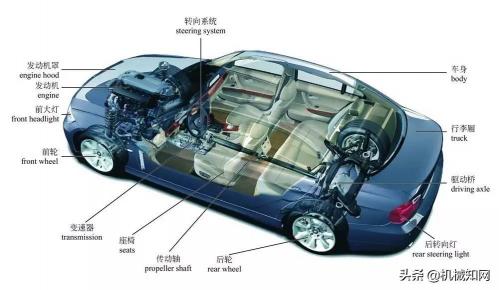

汽车结构视图▼

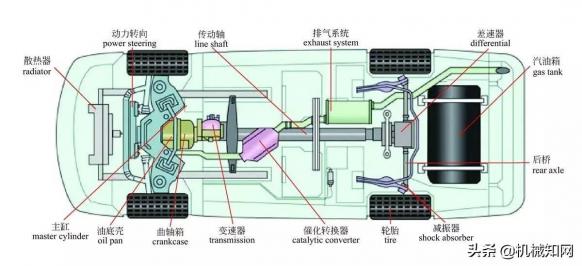

汽车底视图 ▼

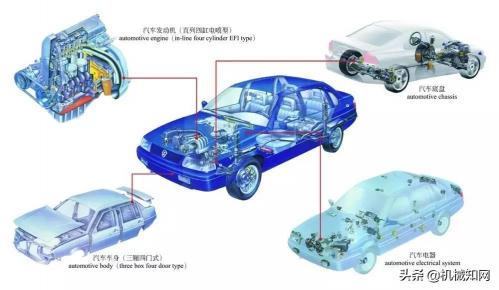

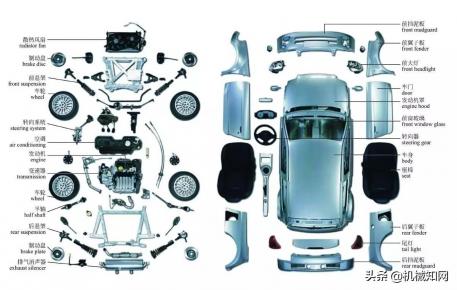

汽车总成拆分图▼

2、发动机

把车身拿掉以后，我们一眼就能找到汽车的心脏——发动机。

发动机是汽车的动力装置，其作用是使进入其中的燃料经过燃烧而变成热能，并转化为动能，通过底盘的传动系统驱动汽车行驶。

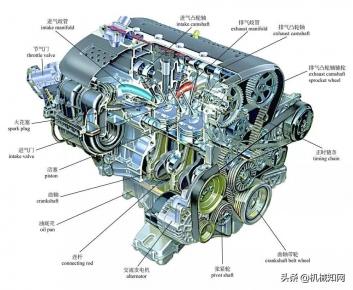

发动机总体构造

▼

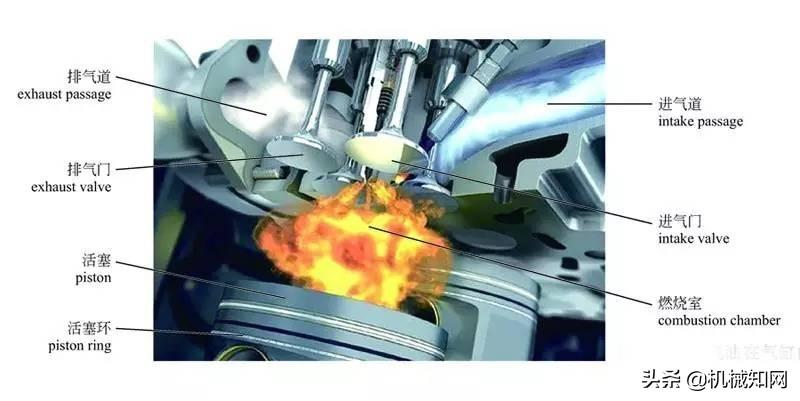

汽油发动机剖视图

▼

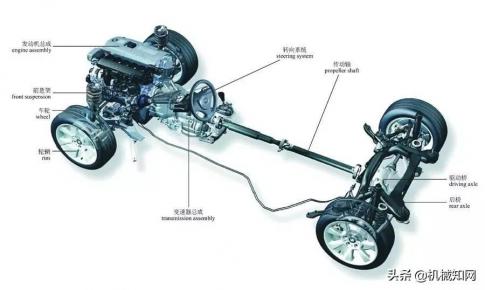

底盘：

去除了车身和发动机之外，剩下的车架（正如前面所说，承载式车身没有单独的车架）、变速箱、后桥、车轮等等都属于底盘部分。

底盘的作用是支撑车身，接受发动机产生的动力，并保证汽车能够正常行驶。底盘本身又可分为传动系统、行驶系统、转向系统和制动系统四部分。

车身：

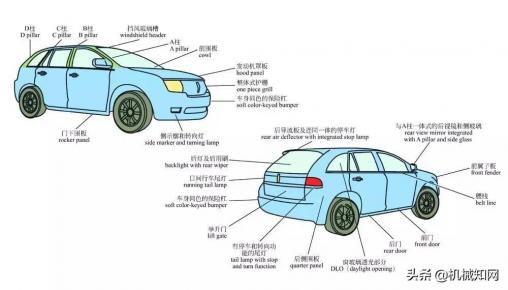

车身是车辆用来载人或者装货的部分。包括车身本体（框架）、车身外观件、车身内饰件、车身电气附件。轿车、客车的车身一般都是整体结构。而货车的车身一般都是有驾驶室和货箱两部分组成。

汽车电气：

电气设备包括电源、发动机启动系统以及汽车照明等用电设备，在强制点火的发动机中还包括发动机的点火系统。

可以看到，其实电气设备是镶嵌在其它三个部分之中的，但它像一个密密麻麻的网一样，将汽车的各个机构连接在一起，同时又像指挥官一样，协调着各部分的工作。因此，将这一部分单独列出来，对于车辆的整体设计是非常重要的。

发动机工作原理

四冲程汽油发动机工作原理

发动机之所以能源源不断地提供动力，得益于气缸内的进气、压缩、做功、排气这四个行程有条不紊地循环运作。

进气行程，活塞从气缸内上止点移动至下止点时，进气门打开，排气门关闭，新鲜的空气和汽油混合气被吸入气缸内。

压缩行程，进、排气门关闭，活塞从下止点移动至上止点，将混合气体压缩至气缸顶部，以提高混合气的温度，为做功行程做准备。

做功行程，火花塞将压缩的气体点燃，混合气体在气缸内发生“爆炸”产生巨大压力，将活塞从上止点推至下止点，通过连杆推动曲轴旋转。

排气行程，活塞从下止点移至上止点，此时进气门关闭，排气门打开，将燃烧后的废气通过排气歧管排出气缸外。

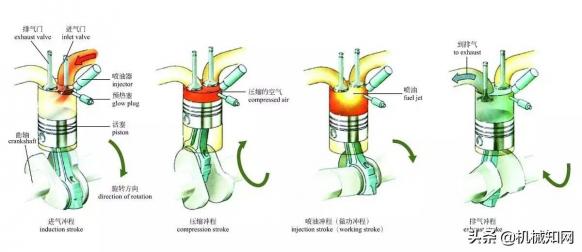

四冲程柴油发动机工作原理 ：

四冲程柴油机和汽油机一样，每个工作循环也是由进气行程、压缩行程、做功行程和排气行程组成。由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、黏度大、不易蒸发，因而柴油机采用压缩终点自燃着火。

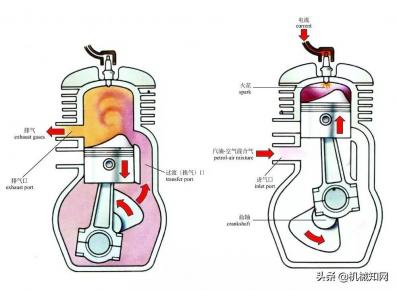

二冲程汽油发动机工作原理 ：

发动机气缸体上有三个孔，即进气孔、排气孔和换气孔，这三个孔分别在一定时刻由活塞关闭。

其工作循环包含的两个冲程如下：

第一冲程：活塞自下止点向上移动，三个气孔同时被关闭后，进入气缸的混合气被压缩；在进气孔露出时，可燃混合气流入曲轴箱。

第二冲程：活塞压缩到上止点附近时，火花塞点燃可燃混合气，燃气膨胀推动活塞下移做功。这时进气孔关闭，密闭在曲轴箱内的可燃混合气被压缩；当活塞接近下止点时排气孔开启，废气冲出；随后换气孔开启，受预压的可燃混合气冲入气缸，驱除废气，进行换气行程。

转子发动机工作原理

壳体的内部空间（或旋轮线室）总是被分成三个工作室。

在转子的运动过程中，三个工作室的容积不停地变动，在摆线形缸体内相继完成进气、压缩、燃烧和排气四个行程。每个行程都是在摆线形缸体中的不同位置进行。

发动机术语

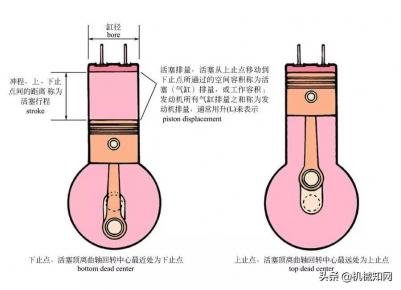

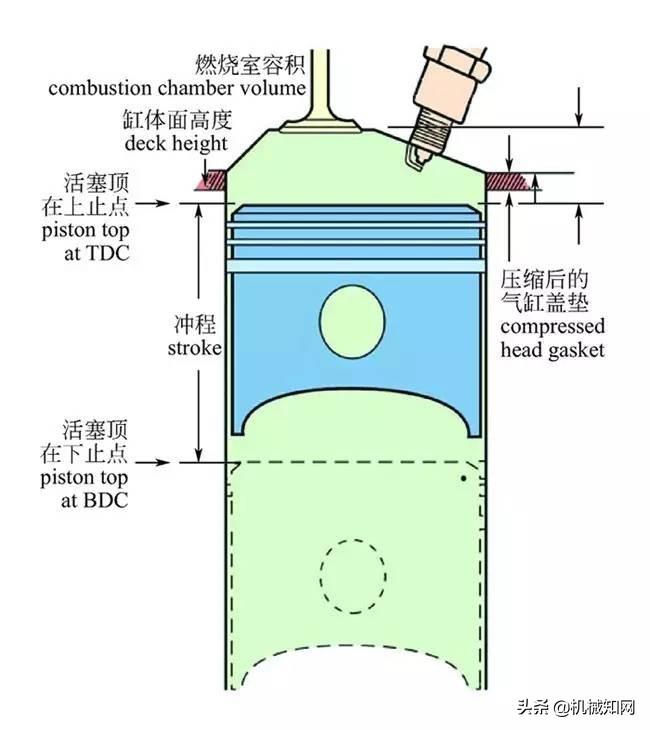

上止点与下止点

燃烧室容积

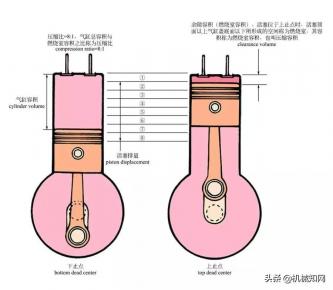

压缩比
