节流阀与调节阀的区别

首先我们来认识一下什么是节流阀，节流阀的工作原理等。再来看看调节阀是什么阀，调节阀的工作原理是什么？

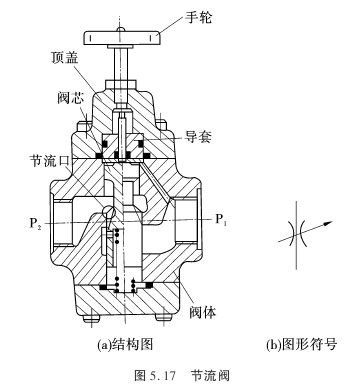

节流阀是流量控制阀中的一种最基本的阀种，其他的流量阀均包含有节流阀的部分。节流阀利用通流截面积的改变来调节通过的流量大小，以实现对执行机构运动速度的无级调速。通过流量阀的流量可看成只与节流口的过流面积及节流口的前后压差有关。节流阀分为简式节流阀，可调节流阀，单向节流阀。

节流阀出口流量除了与调节螺母开度大小（通流面积的大小）有关外，还与节流阀前后压差有关。为了使流经节流阀的流量不随负载变化而变化，另一端措施就是要使流经节流阀前后的压差在负载变化时仍保持为一个近似的常数， *** 就是进行压力补偿，因而出现了调速阀。压力补偿的 *** 常见的有两个：一个是将定差减压阀和节流阀串联，组成减压节流型的调速阀；另一个是将定差溢流阀和节流阀并联，组成溢流节流型的调速阀。溢流调速阀的稳定性不如减压型调速阀好，仅适用于对速度稳定性要求不太高的功率较大的进口节流调速液压系统中。

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名：control valve，位号通常FV开头。调节阀常用分类：气动调节阀，电动调节阀，液动调节阀，自力式调节阀。

调节阀的工作原理

调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

综上描述，液压控制阀分为流量控制阀和压力控制阀。流量控制阀又分为单向阀，节流阀，调速阀，分流集流阀等等。压力控制阀又分为减压阀，平衡阀等等。
