消防接线原理图
接线图：是控制柜体内部元器件二次图纸，这个图纸根据原理图画出来的，描述系统中设备与线连接的图纸，通常会包含设备自身的供电电源线，系统总线，信号的输入线，设备自身状态的反馈线，对外部设备的控制线和电源线等。表示成套装置、设备或装置的电路连接关系的简图。用于生产制造和检修，下面就由广州莱安智能化系统开发有限公司跟大家分享各种类型的消防产品接线图，供大家使用参考！

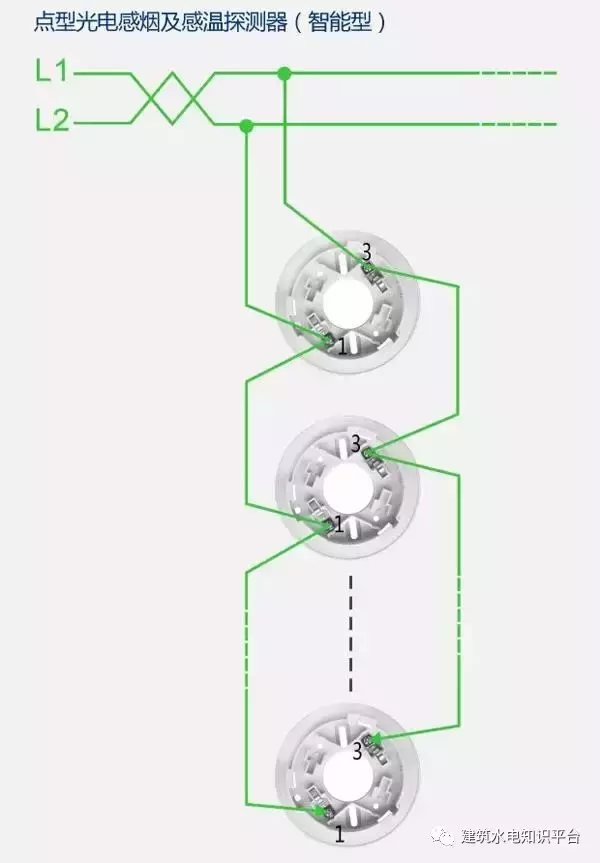

一、探测器类接线图
二、报警按钮类接线图

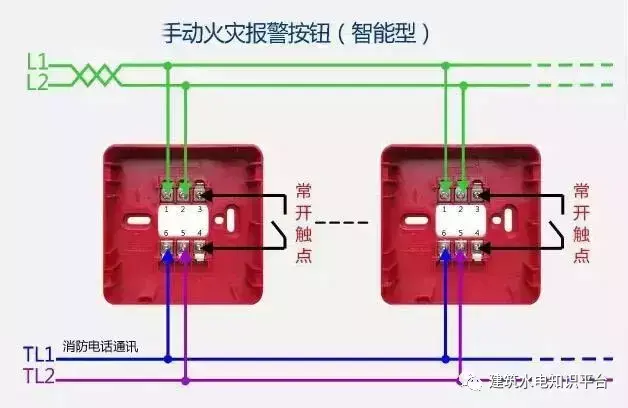

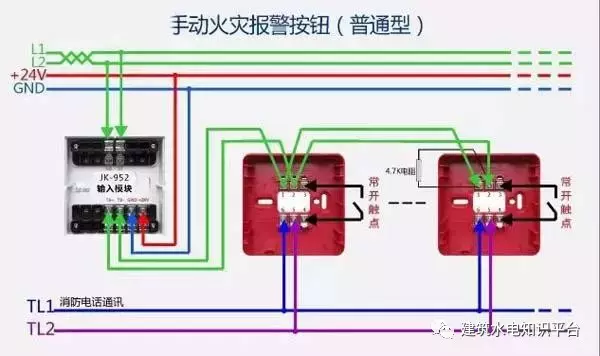

手动火灾报警按钮

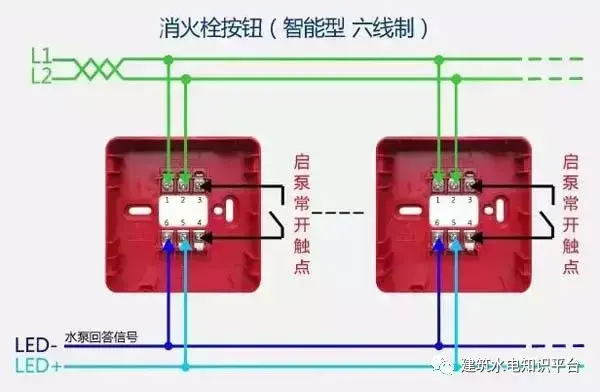

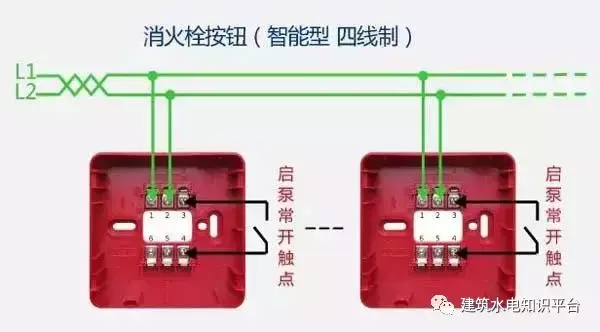

消火栓按钮
三、声光警报器类接线图

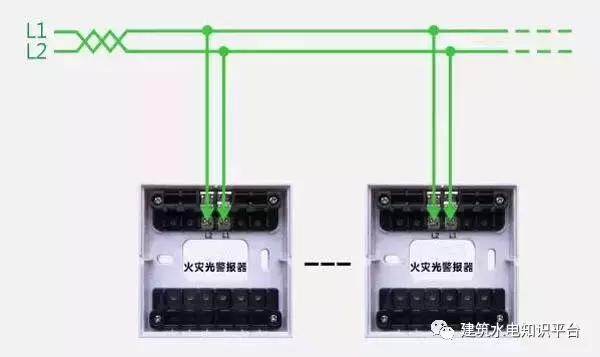

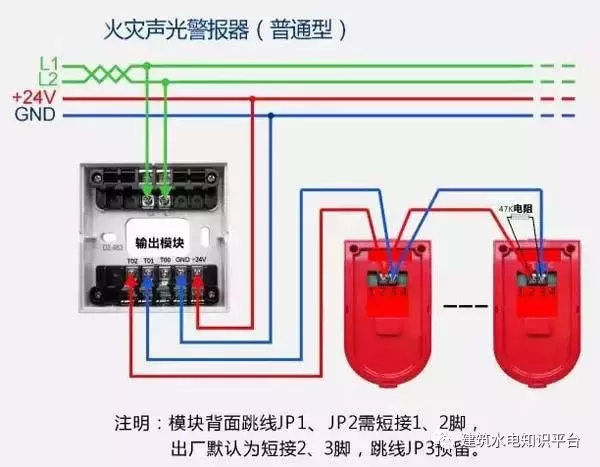

火灾报警器

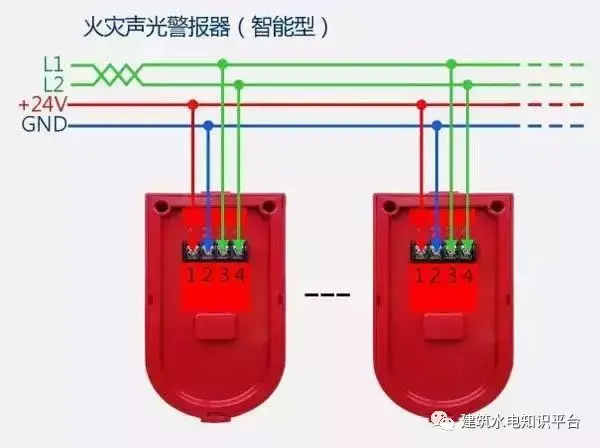

火灾报警器（智能型）

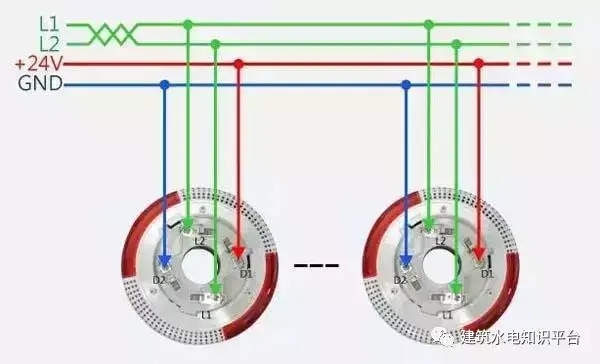

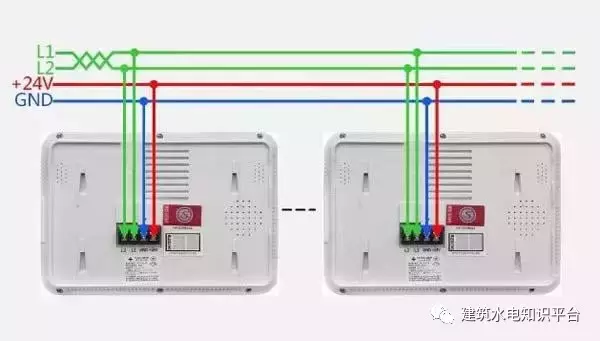

四、火灾显示盘类接线图
五、现场模块类接线

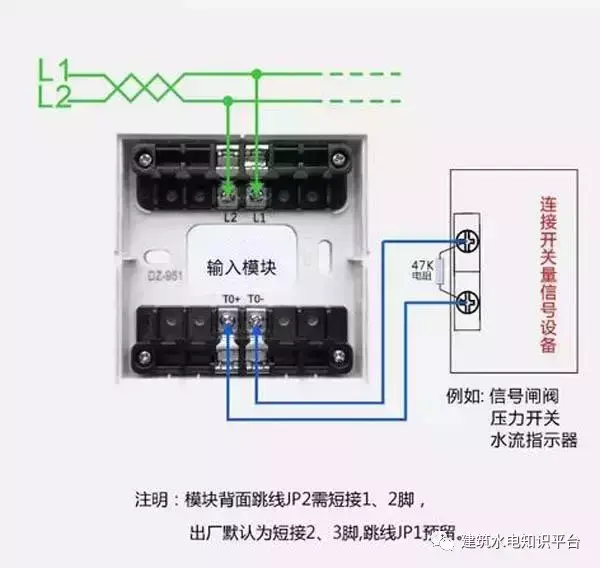

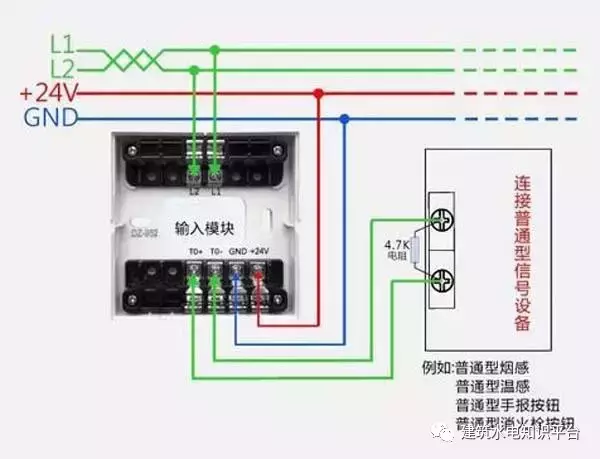

1、输入模块
2、输入模块

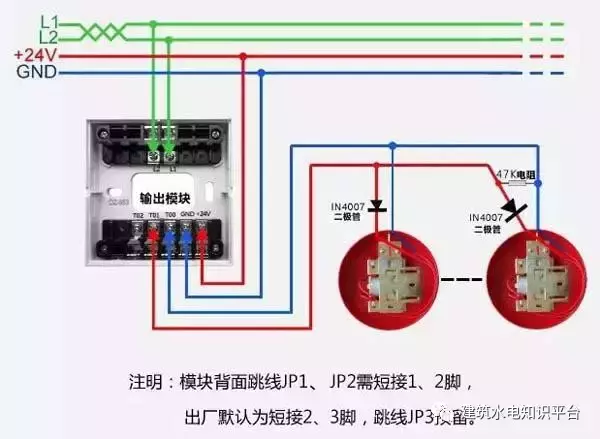

3、输出模块

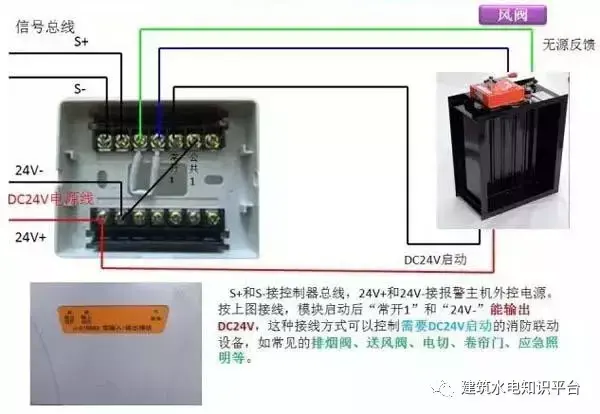

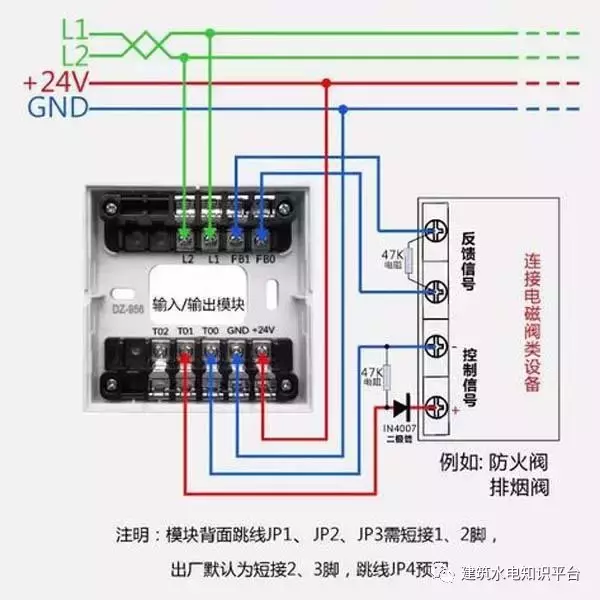

4、输入/出模块（电磁阀类）

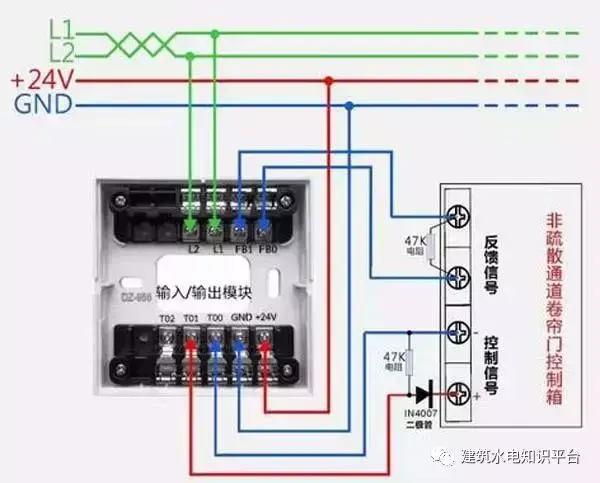

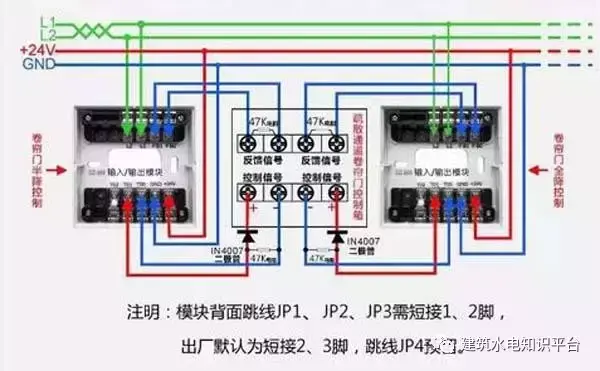

输入/出模块（卷门类）

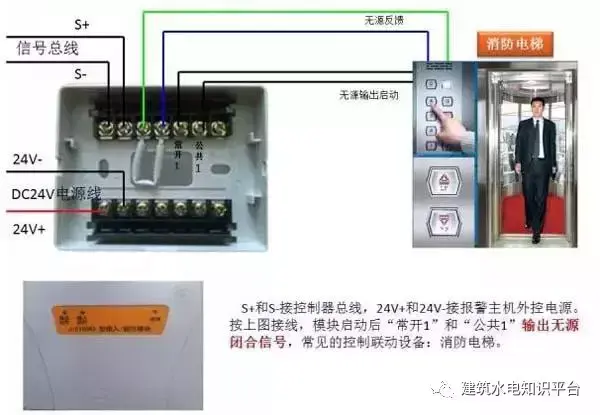

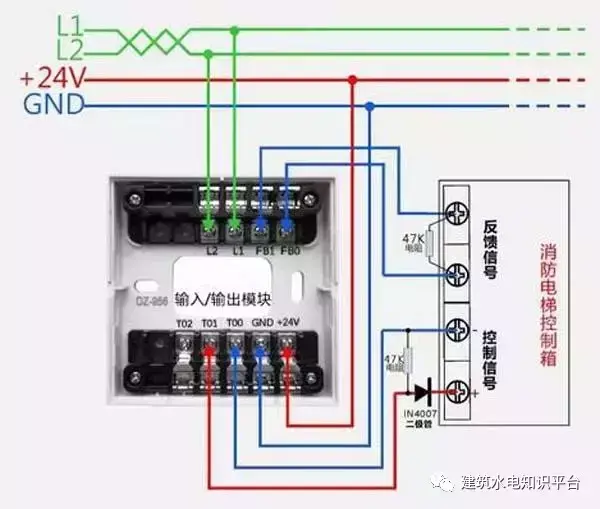

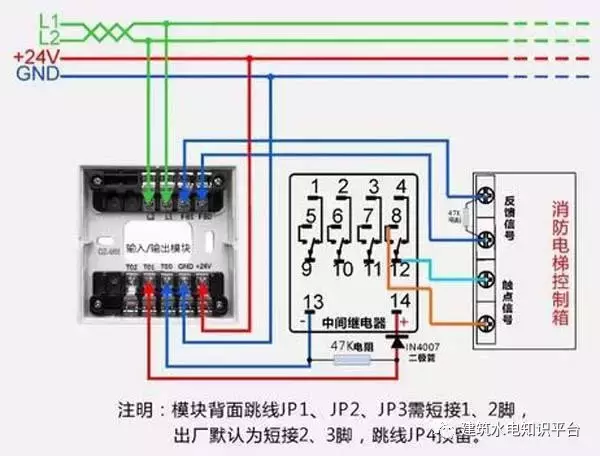

输入/出模块（消防电梯）

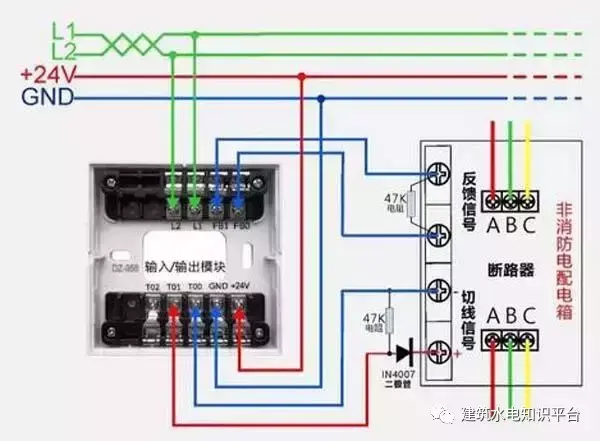

输入/出模块（切非消防电）

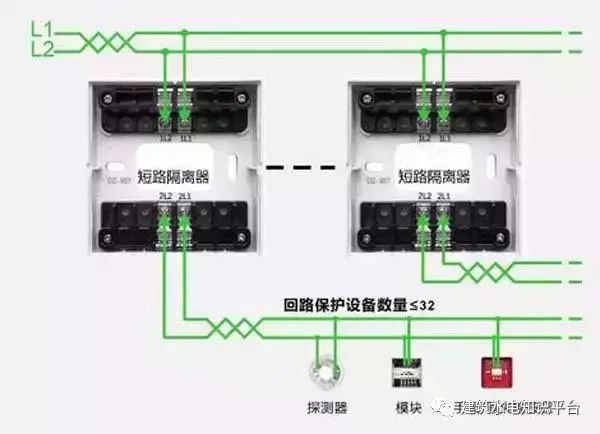

5、短路隔离器

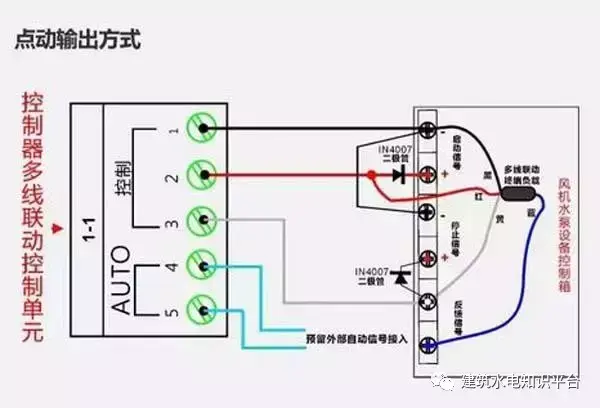

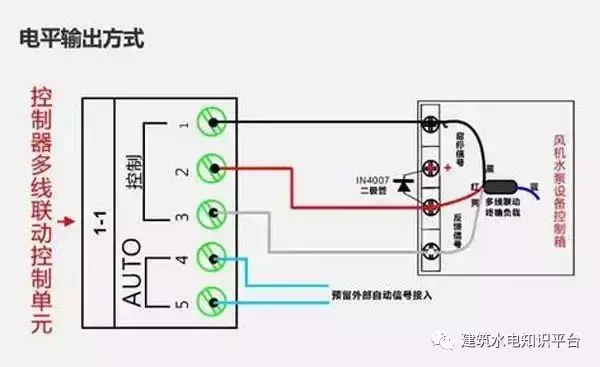

6、多线联动控制单元（风机水泵设备多线控制）

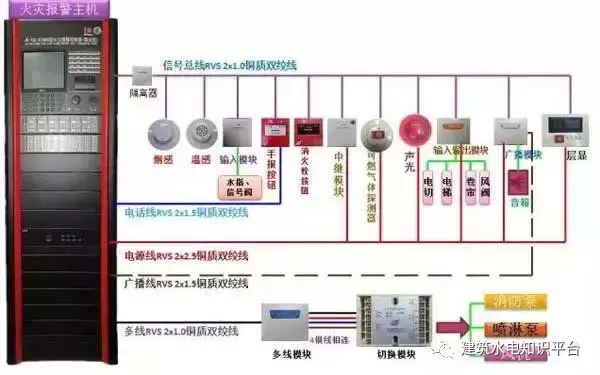

自动报警系统连接示意图
消防联动设备无源启动的接法

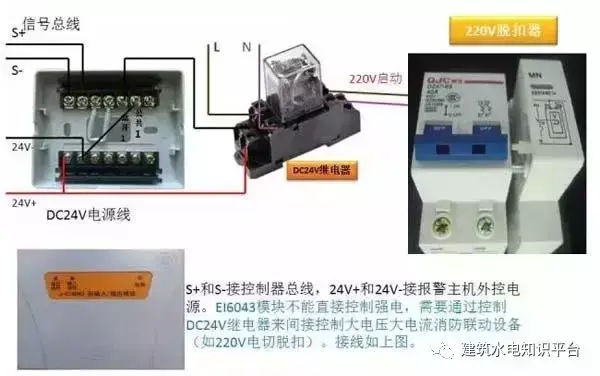

利用继电器控制大电流大电压消防联动设备接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法

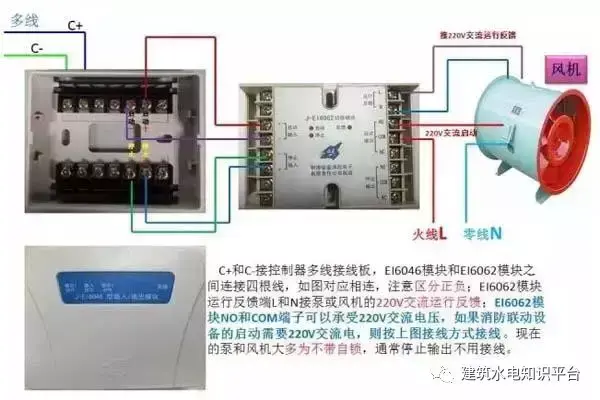

多线控制泵或风机的220V交流启动接法

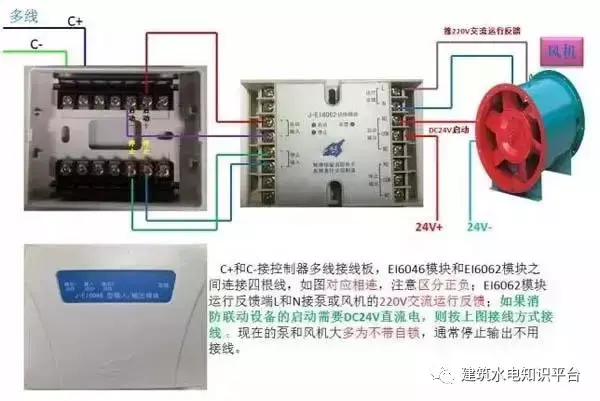

多线控制泵或风机的DC24V启动接法

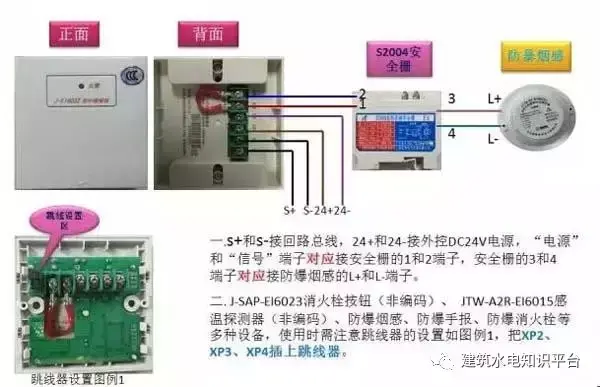

中继模块接防爆烟感接法

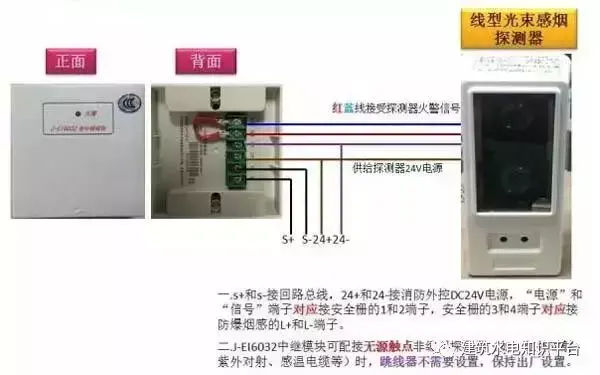

中继模块接线型光束烟感接法

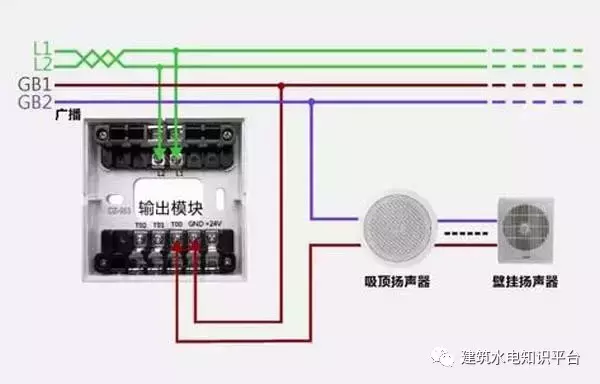

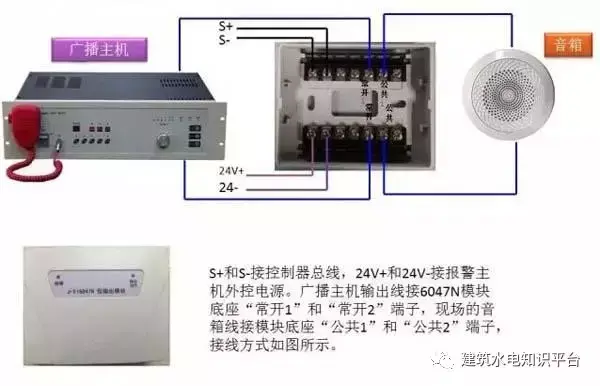

广播模块接线
手动报警按钮接线
