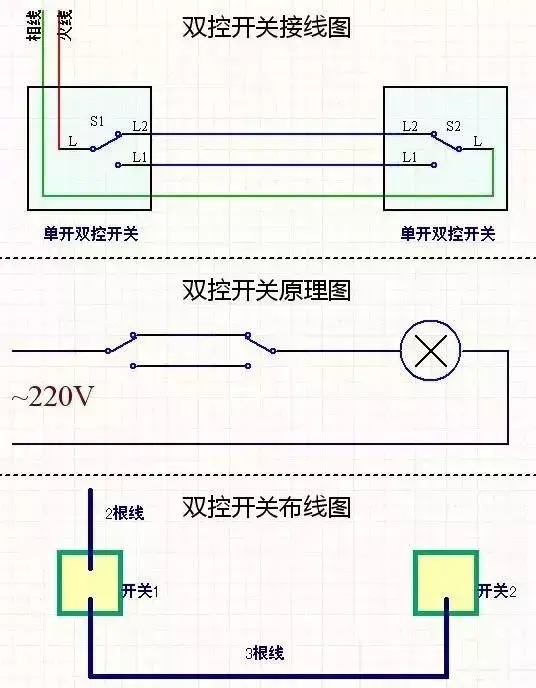

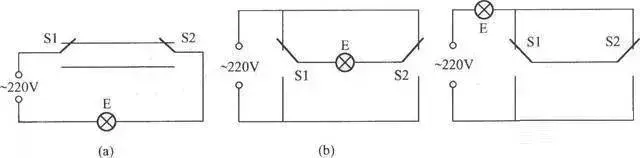

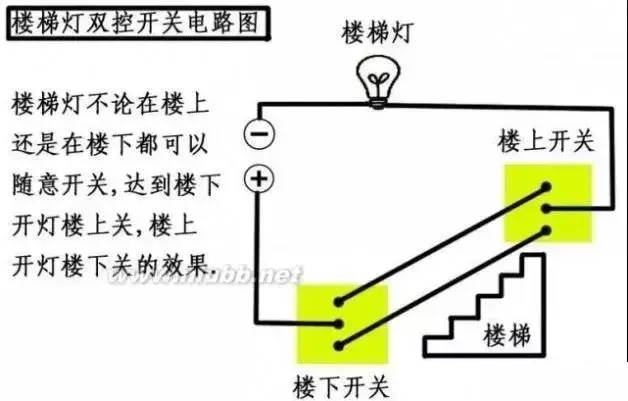

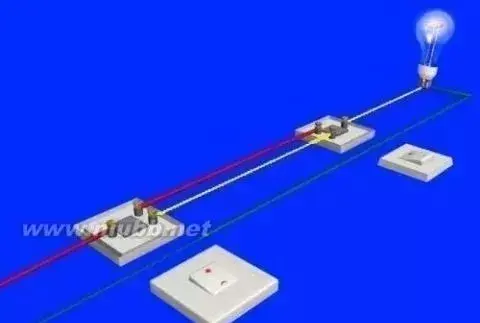

双控开关：很常用，适合家装线路改造与安装。

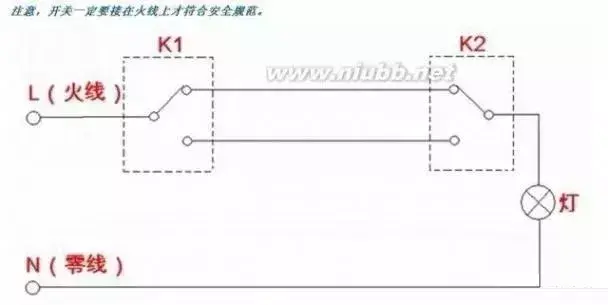

注： 图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。

布线时两个开关之间的3根电线至少有一根颜色与众不同。

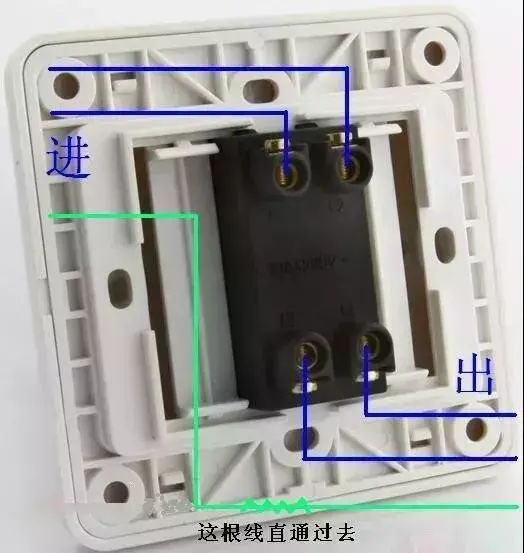

来张实物图比较直观些：

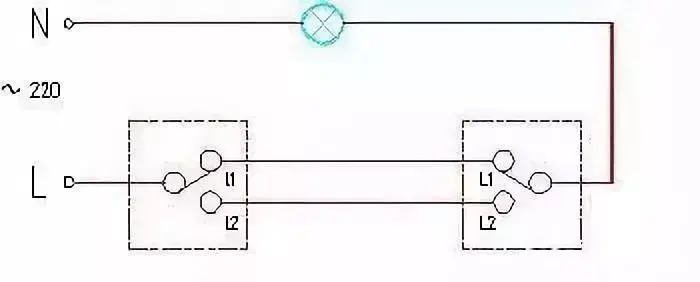

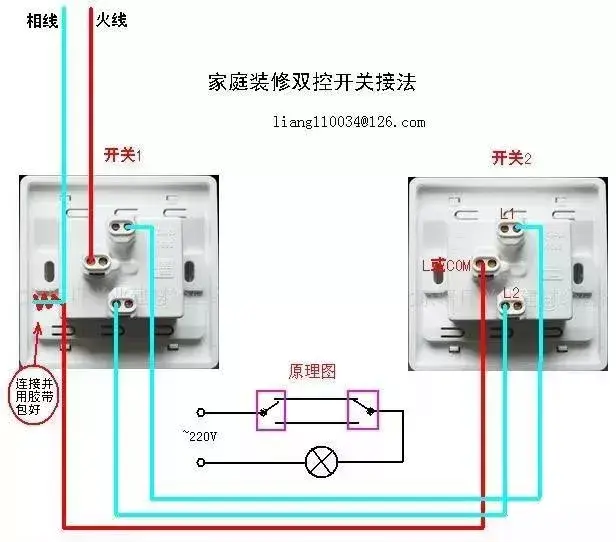

双控开关接线图一

双控开关接线图二

双控开关接线图三

双控开关接线图四

双控开关接线图五

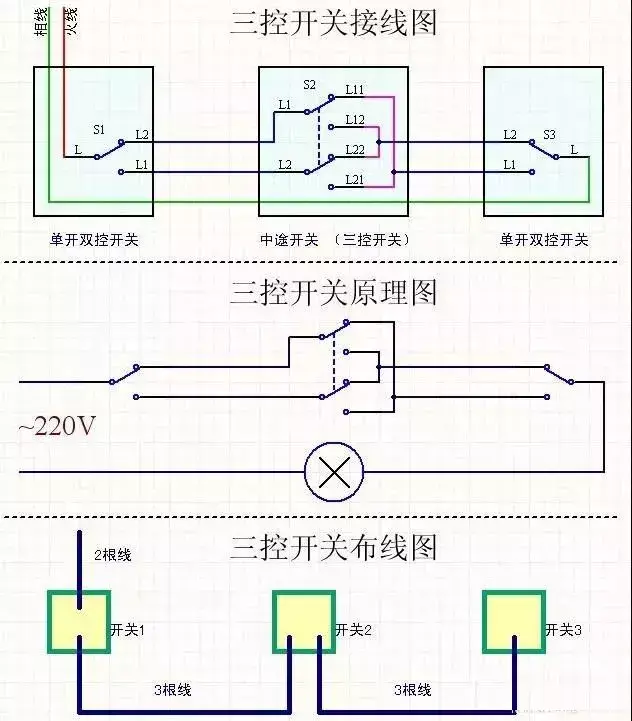

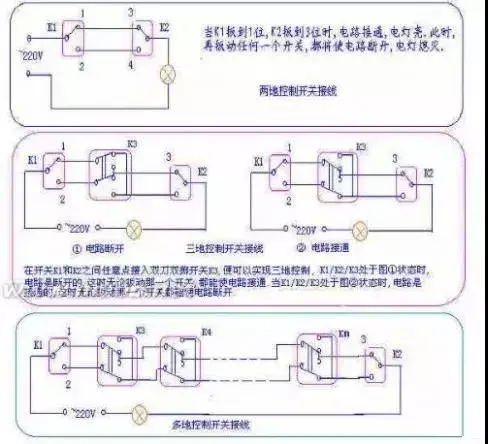

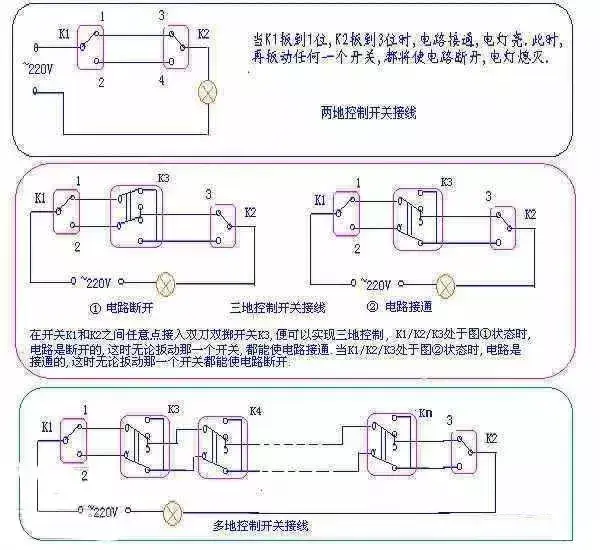

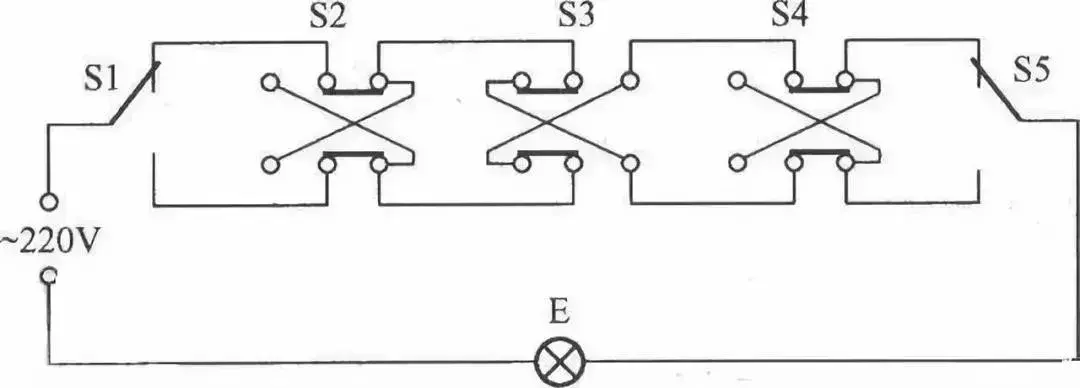

三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。

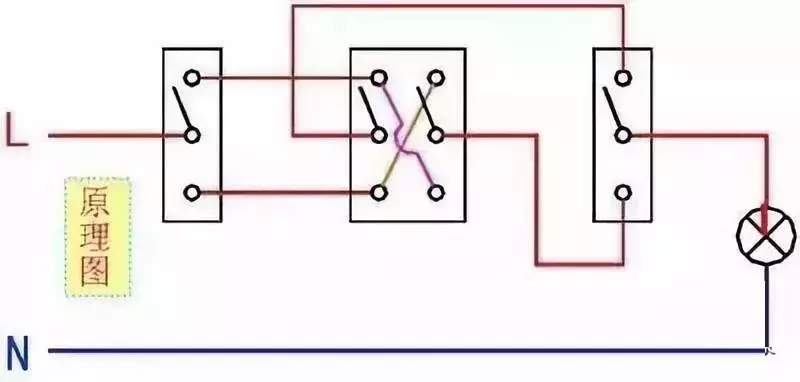

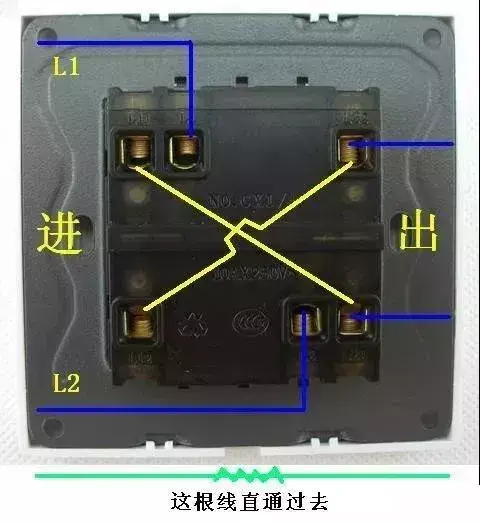

1、普通中途开关接线图（黄色线为跳线）

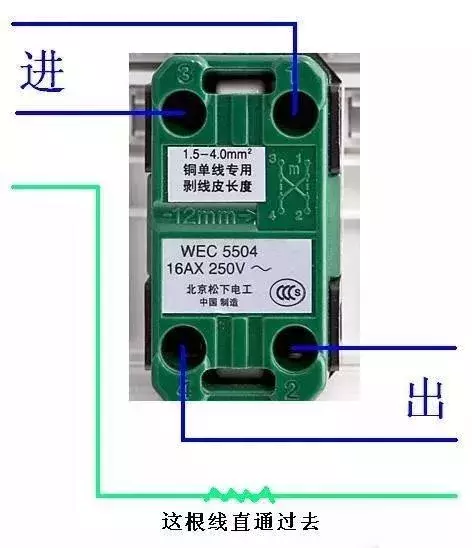

2、松下中途开关

3、西门子中途开关

3、西门子中途开关

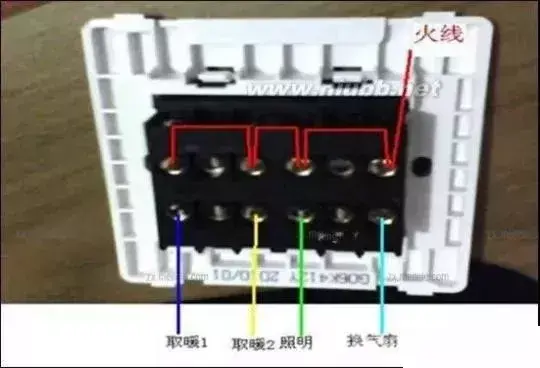

浴霸开关接线图

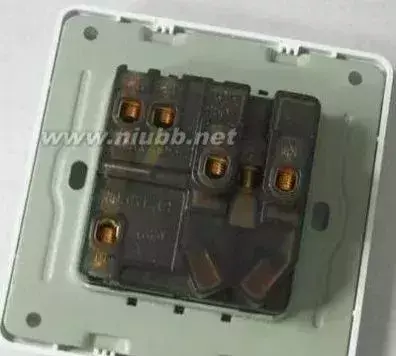

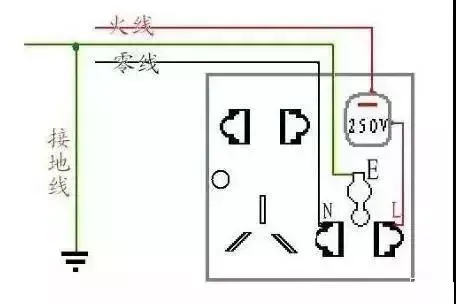

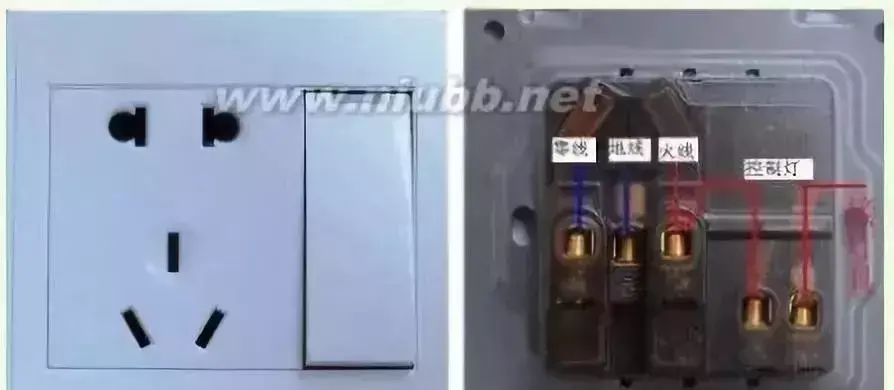

1.开5孔插座接线图

2.开5孔插座接线分为2种

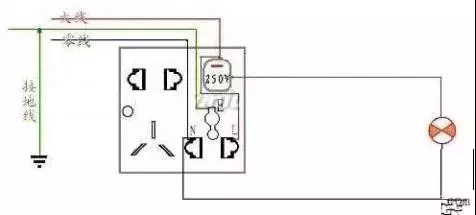

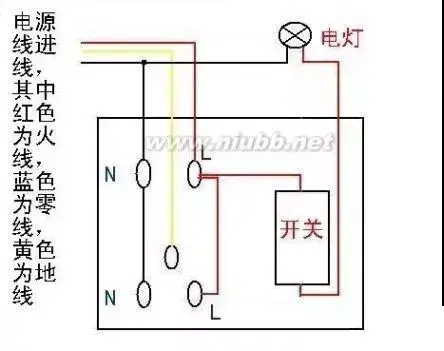

3.开关不控制插座，而是接照明

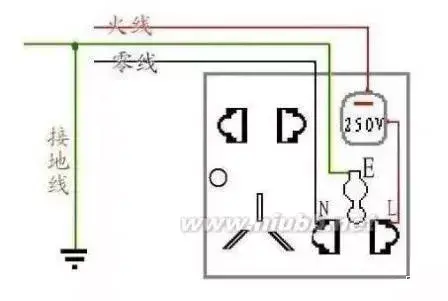

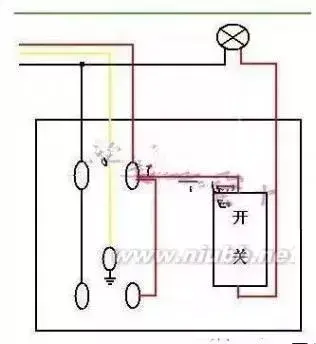

4.开关不接照明，而是控制插座

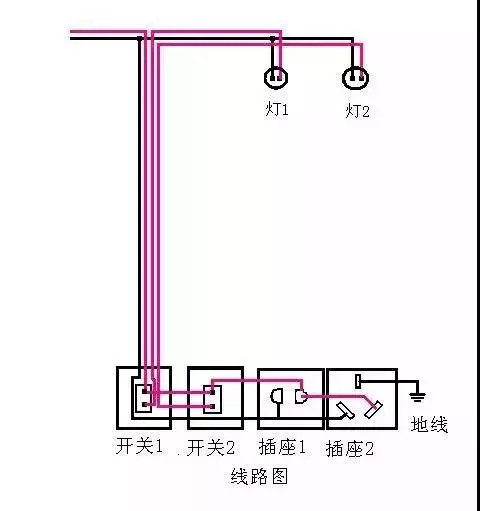

电源火线接开关进线和插座火（L）线（也就是说开关进线和插座火线进线并联接电源火线），开关出线接照明，再接插座零线（N），电源零、地线接插座零（N）、地（E）线。L代表相线“火线”，N代表零线！插座上那样接就行了！至于你的开关上，因该是L，L1，L2 那样的三个表示，那是双联开关，主要用于两个开关同时控制1个灯用的！接开关的时候你把相线“火线”接到L点上，用电器线“开关到用电器的线”或许[］你用开关控制插座呢，呵呵 哪个线随便你接L1，L2任何1个位置都行，只不过接在不一样的两个点上（L1，L2），那样开关的方向就刚好相反！

5.三联开关接线图

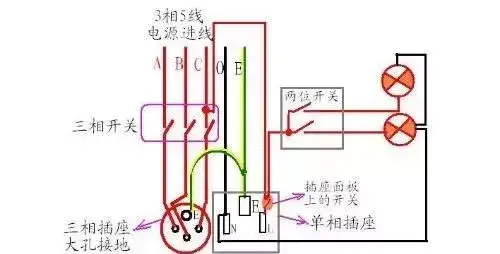

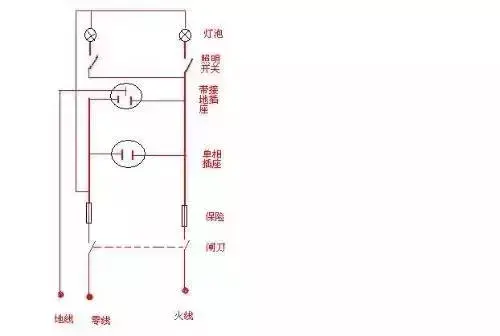

2个开关1个两相插座1个三相插座，应该怎么接线？

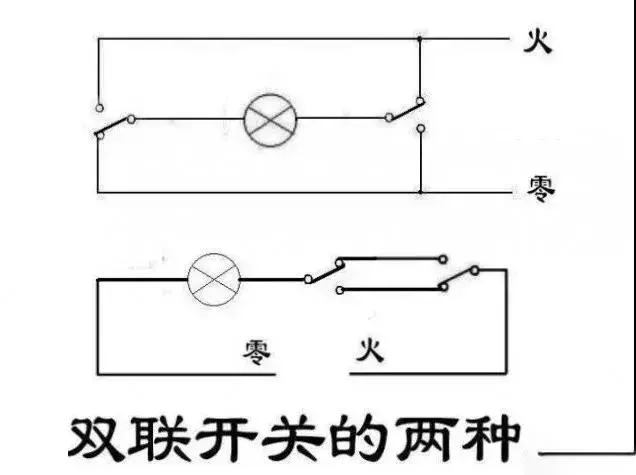

6.双联开关接线图

浴霸开关接线图

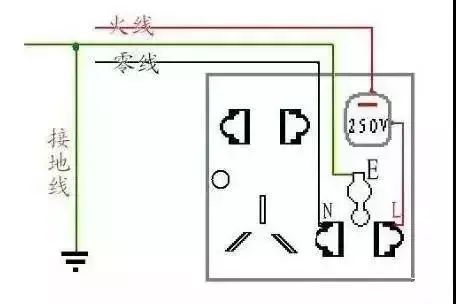

7.三相插座的3个脚有一个是接地的,就接L N 上面有标志的,剩下的一个是接地脚.

进线接0（火线），出线接1（火线），＼这线应是红色的。零线是蓝色的。地线（黄绿线）。插座左边孔零线，右边火线。两个开关的0用线连接好。插座一样用线左对左，右对右连接好。然后左边蓝线，右边红线。
