​六类水晶头做法 六类水晶头的接线方法

六类水晶头做法 六类水晶头的接线方法

1、将六类UTP电缆套管自端头剥

2、将六类UTP电缆中间的十字骨架剪掉，

3、去掉中间的十字骨架，不要把骨架直接剪到根部，这样可以使卡槽更容易插到水晶头的根部

4、将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)的顺序理齐。此次网点WIFI布线水晶头要求按586B顺序制作，即我们日常维护网线水晶头做法。

5、导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的线序

6、水晶头内部分线件沿导线往下拉，直至到未解纽的部分，然后减去前端多余电缆

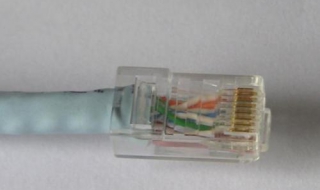

7、将上一步做好的线缆插入水晶头外壳中，注意插入方向

8、将上面做好的水晶头放入压线工具用力压紧

9、六类水晶头的注意事项：1、 要注意尽量减少未穿入水晶头分线件的导线的解纽长度，不能将剥去外皮的导线全部解纽，否则跳线电气性能会变差。2、 线缆穿线时要注意按标准安排好穿线次序，尽量减少线缆之间相互交叉3、 穿好穿线件后减去多余线缆时要与穿线件的一端平齐，插入水晶头外壳后要一直插到外壳的最前端，否则会导致接触不可靠。4、 压线的力量要控制好，力量大会导致簧片压入过深，影响与插座的接触可靠性，力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部，通过外壳固定外护套，避免线缆在水晶头内部移动，影响电气性能稳定性。
